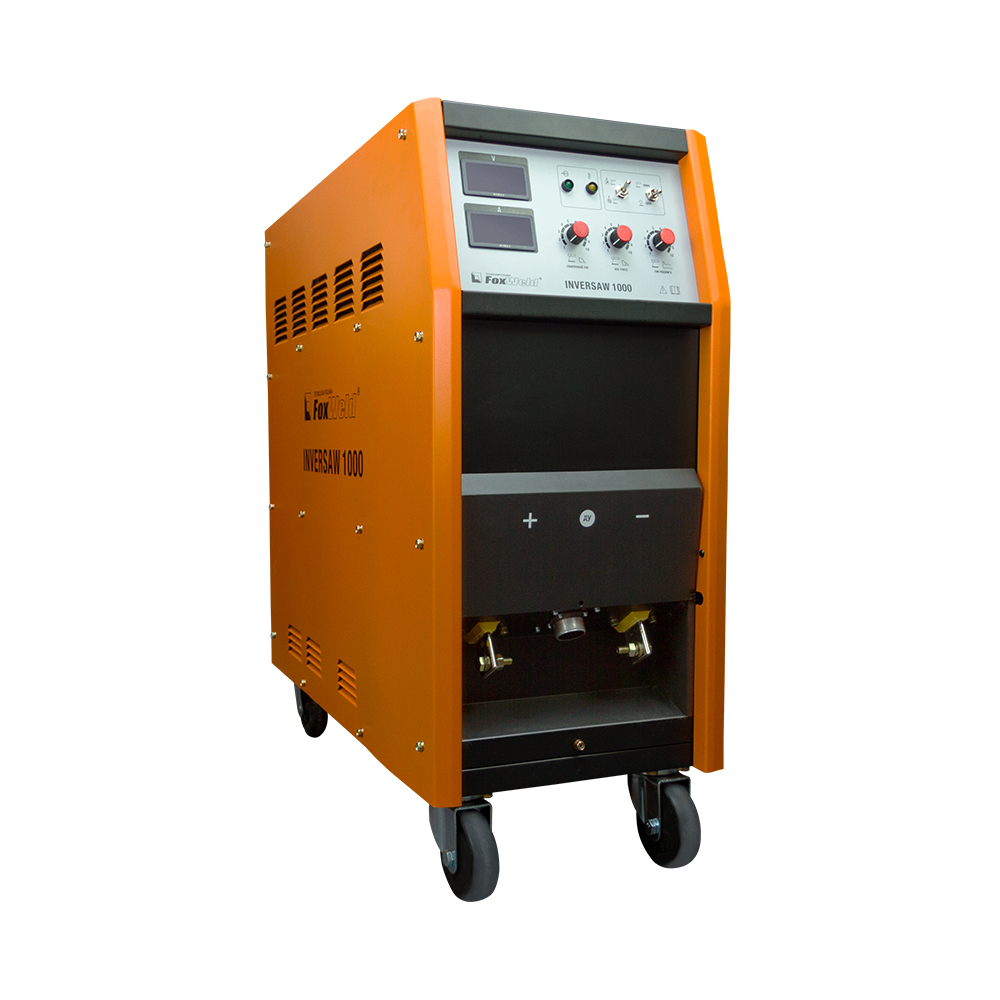

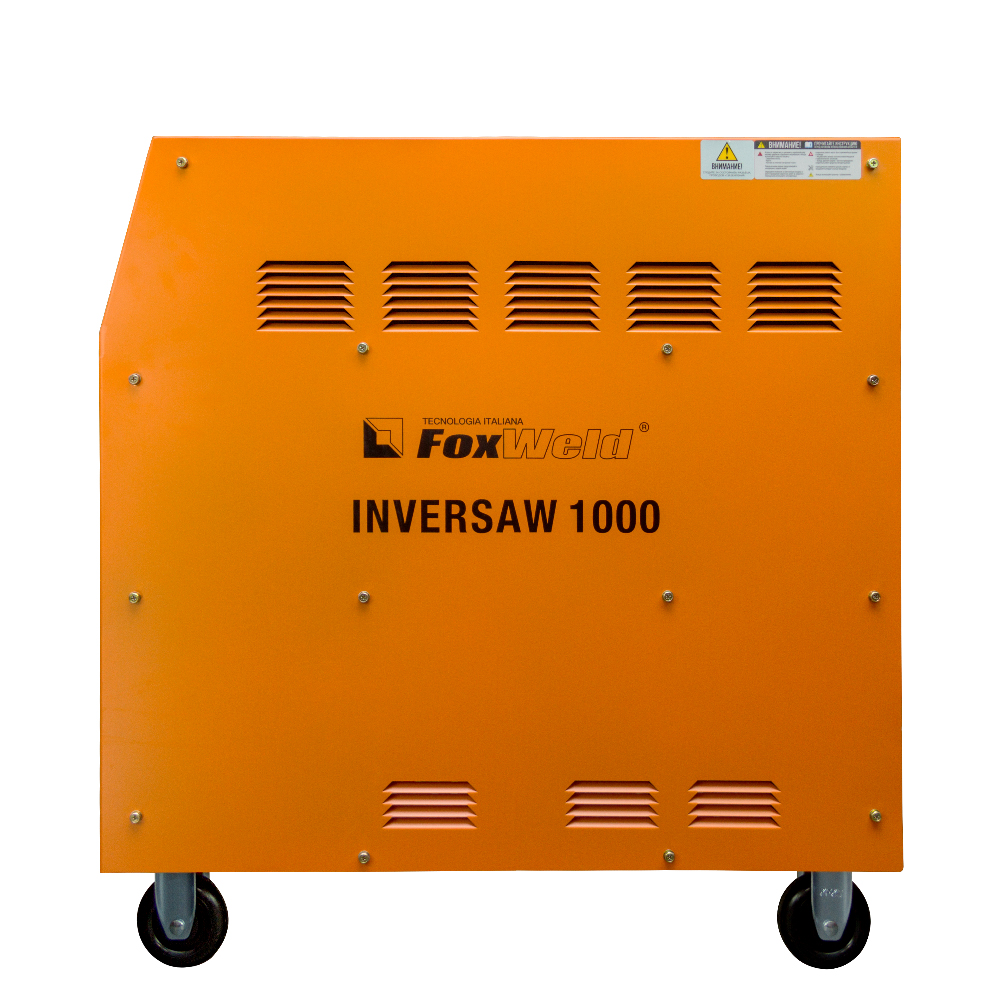

СВАРОЧНЫЙ ИСТОЧНИК INVERSAW 1000 С ТРАКТОРОМ ТС-1250

Инструкция по эксплуатации в формате pdf

MANUAL INVERSAW 1000.pdf

Напряжение питания, В / Частота, Гц 3х380В±10% / 50/60

Максимальный потребляемый ток, А 81

Диапазон регулировки сварочного тока, А 60-1000

Диапазон регулировки сварочного напряжения, В 22,4-44

Напряжение холостого хода, В 84

Продолжительность включения ПВ, % 100

Скорость подачи проволоки, м/мин 0,2-2,5

Габариты источника, мм 840 х 380 х 900

Вес источника питания, кг 115

ТРАКТОР ТС-1250 :

Скорость сварки, м/ч 6-80

Макс.угол наклона сварочной горелки к вертикали, град. 45

Угол поворота сварочной головки вокруг своей оси, град. 90

Объем бункера для флюса, л 6

Диаметр сварочной проволоки, мм 3,2 / 4,0 / 5,0

Вес катушки проволоки, кг 25

Габариты трактора, мм 1020 х 480 х 740

Вес трактора (без проволоки и флюса), кг 65

Сварочный процесс:

• Автоматическая дуговая сварка под флюсом
• Воздушная строжка угольным электродом
• Ручная дуговая сварка покрытыми электродами на постоянном токе

Свариваемые материалы:

• Углеродистая сталь
• Нержавеющая сталь

Особенности сварочного инвертора:

• Выбор характеристик постоянного напряжения / тока
• Широкий диапазон значений выходного тока
• Сварочный ток и напряжение могут быть заранее установлены и отображаются в цифровом виде на дисплее
• Регулируются: форсирование дуги, сварочный ток и напряжение, скорость сварки и скорость подачи электродной проволоки
• Дистанционное / панельное управление (в комплекте с трактором ТС-1250)
• Защитные функции: от токовой перегрузки, изменения напряжения в сети, перегрева
• Принудительное охлаждение
• Простой в настройке и надежный в эксплуатации

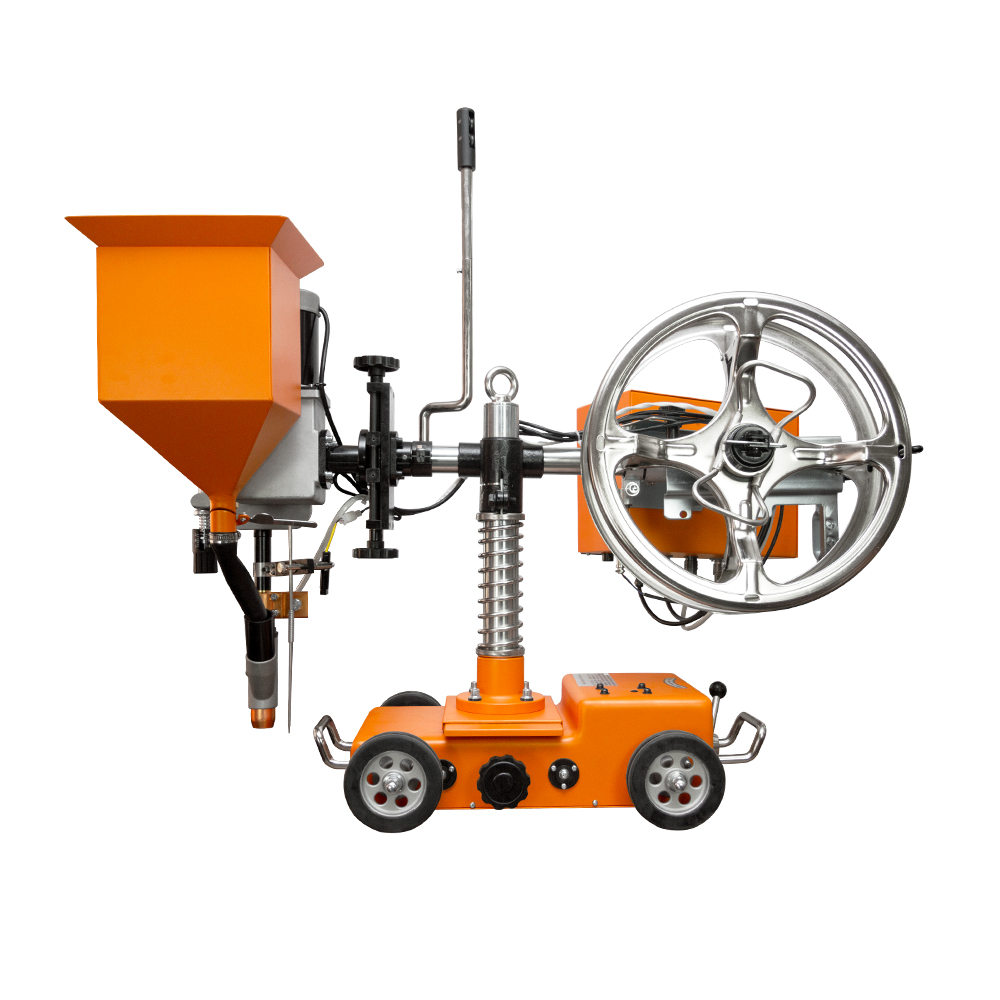

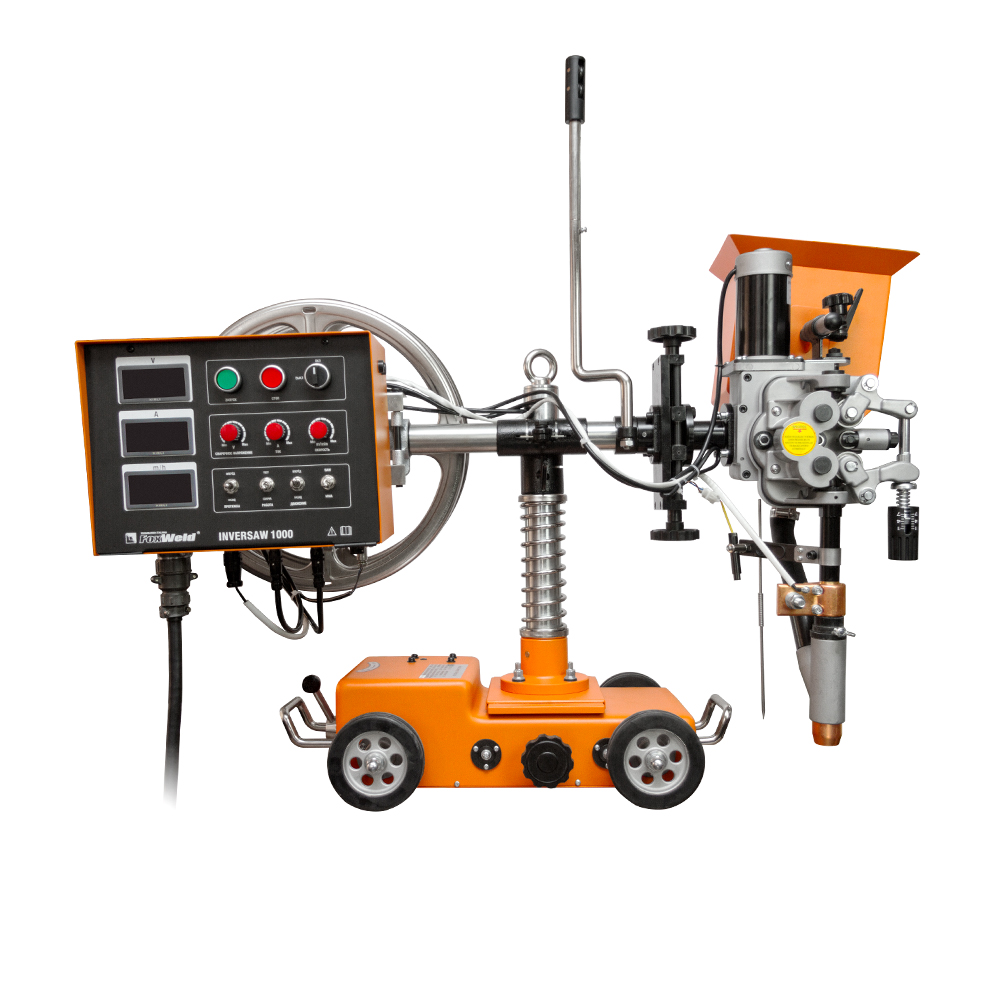

Трактор FoxWeld ТС-1250 для сварки под флюсом.

ТС-1250 – автомат тракторного типа, предназначен для электродуговой сварки под слоем флюса низкоуглеродистых и легированных сталей плавящейся электродной проволокой на постоянном токе с независимыми от параметров дуги скоростями сварки и подачи электродной проволоки. Обеспечивает сварку соединений встык с разделкой и без разделки кромок, угловых и нахлесточных швов.

Электрическая схема трактора обеспечивает плавное регулирование сварочного тока, напряжения на дуге, скорости сварки, предварительную установку (без сварки) параметров режима и контроль их во время сварки. Управление сварочным процессом осуществляется с пульта управления, расположенного на тракторе. Сварочная головка может поворачиваться вокруг вертикальной и горизонтальной оси, что дает возможность производить сварку не только «внутри колеи», но и «вне колеи» трактора, а также под углом 45°.

Особенности трактора ТС-1250:

• Микропроцессорный блок управления
• Управление характеристиками дуги источника
• Плавное регулирование сварочного тока, напряжения, скорости сварки источника
• Плавная регулировка скорости подачи электродной проволоки
• Возможность сцепления и расцепления колес с приводом с помощью зубчатой муфты
• Функция регулировки режима движения трактора и управления направлением его движения
• Функция установки угла наклона сварочной головки
• Простой в настройке и надежный в эксплуатации

Комплект поставки:

• Источник питания INVERSAW 1000
• Сварочный трактор
• Сварочный кабель
• Направляющий рельс
