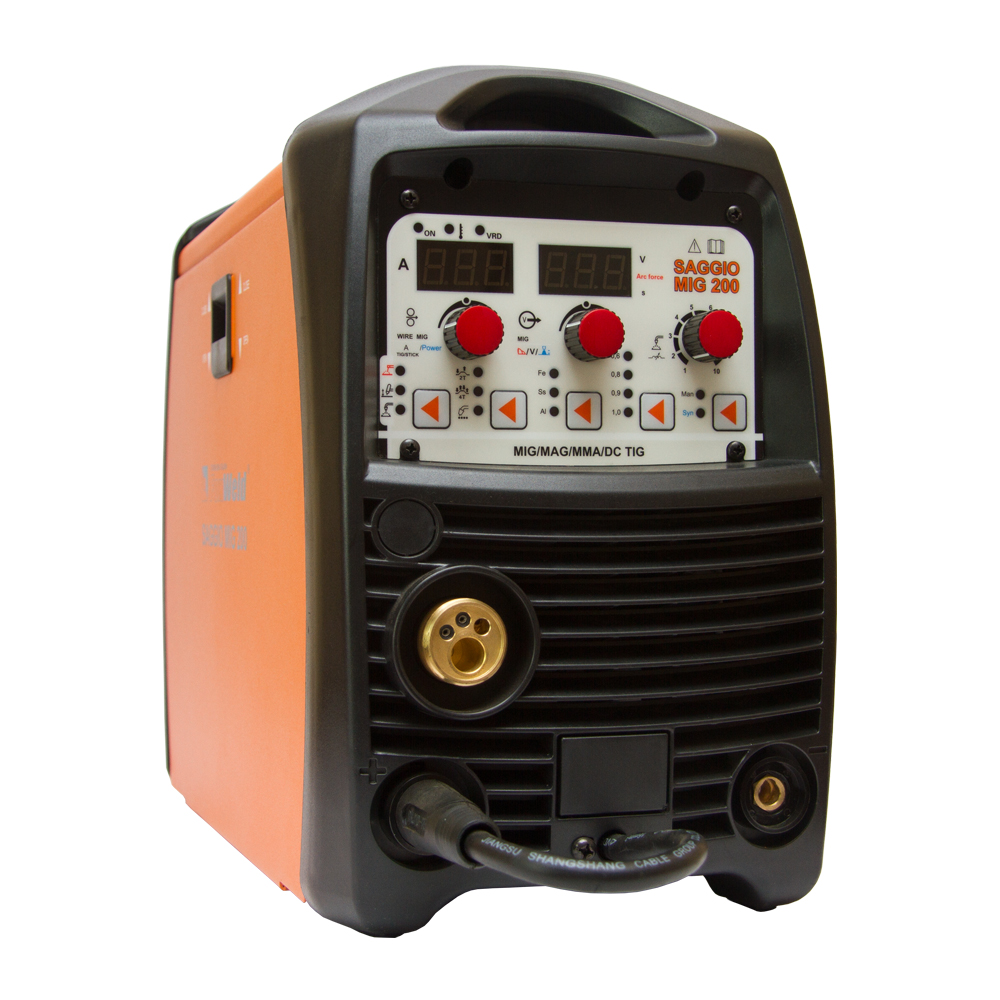

3 в 1 СВАРОЧНЫЙ ИНВЕРТОР SAGGIO MIG 200-S (MIG/MAG/MMA/TIG Lift)

Артикул 6008

Инструкция по эксплуатации в формет pdf

Manual-SAGGIO-MIG-200-S.pdf

Диапазон сварочного тока, А 40-200 (MIG) / 10-180 (ММА) / 10-180 (TIG)

Режим ручной дуговой сварки (MMA) Да

Режимы управления циклом сварки 2Т/4T

Напряжение холостого хода, В 65

Класс изоляции / защиты H / IP21S

КПД (%) / Коэффициент мощности 85 / 0,7

Макс. потребляемая мощность, КVA 8.6

Продолжительность включения (ПВ, %) 60

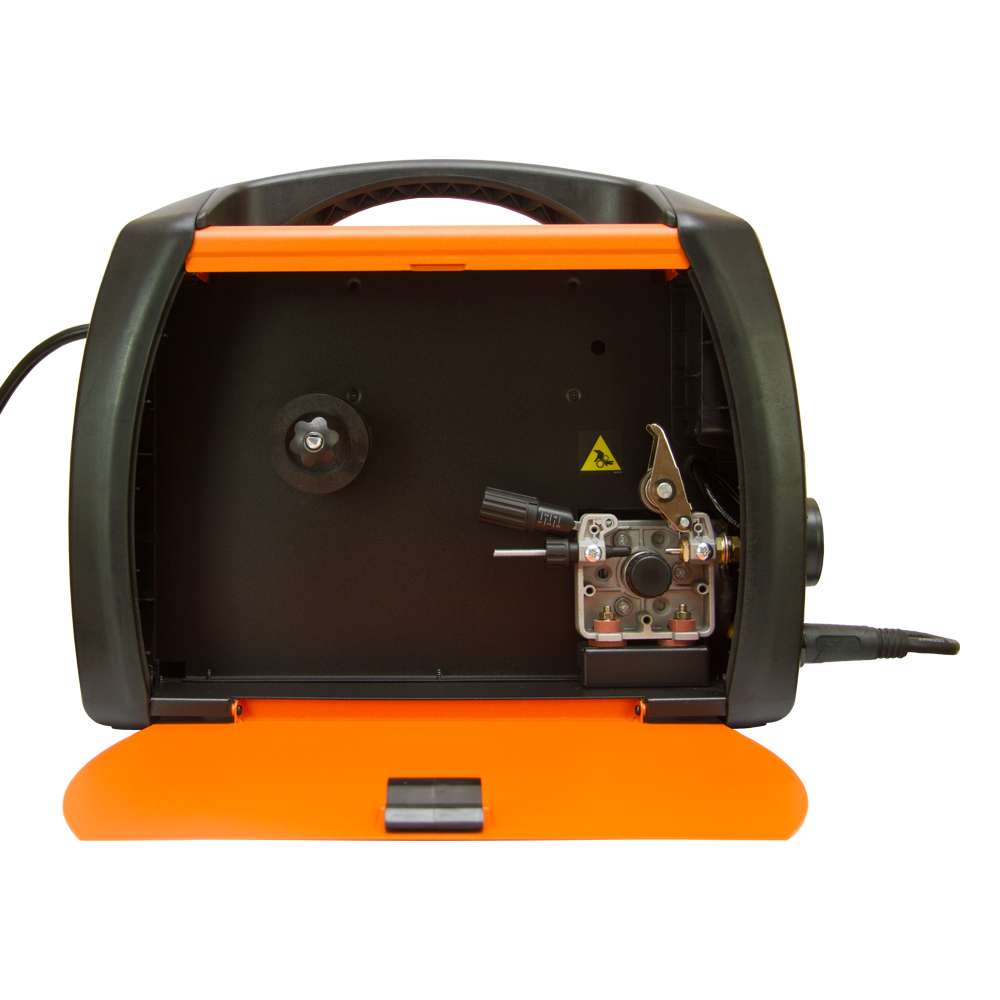

Механизм подачи встроенный

Номинальный / макс. входной ток, А 36

Напряжение питания 220V±15% 50/60Hz

Смена полярности для порошковой проволоки Да

Вес источника питания, кг 18

Габариты источника питания, мм 557 х 242 х 437

Максимальный сварочный ток, А (ПВ%) 200 (60%)

Возможные способы сварки MIG/MAG / MMA / TIG Lift.

SAGGIO MIG 200-S – современный многофункциональный универсальный сварочный источник постоянного тока, выполненный по новейшей IGBT — технологии, позволяет проводить следующие виды сварочных работ:

• Полуавтоматическую сварку сплошной (MIG/MAG)  и порошковой проволокой
• Ручную дуговую сварку (MMA) штучным покрытым электродом
• Аргонодуговую сварку в режиме TIG Lift.

Инвертор позволяет проводить настройку параметров в ручном режиме и с помощью синергетики.
Синергетическая система управления позволяет быстро настроить оборудование под любые задачи. Все параметры и режимы настройки выводятся на цифровой LCD дисплей, что позволяет оптимизировать процесс настройки. Данный аппарат позволяет сохранять настройки установленных параметров сварки и воспроизводить их при необходимости. Особенности конструктивной схемы обеспечивают высокие динамические характеристики дуги, хорошую свариваемость поверхности, высокий КПД.

Этот источник является однофазным и работает от сети 220 В частотой 50 Гц.
Аппарат SAGGIO MIG 200-S рекомендуется для ремонтных работ в мастерских, на небольших производствах и идеален для сварки углеродистых и нержавеющих сталей, а также алюминиевых сплавов.
ОСОБЕННОСТИ:

• Современный дизайн
• Компактные габариты
• Функциональность
• Ручная / Синергетическая настройка параметров сварки

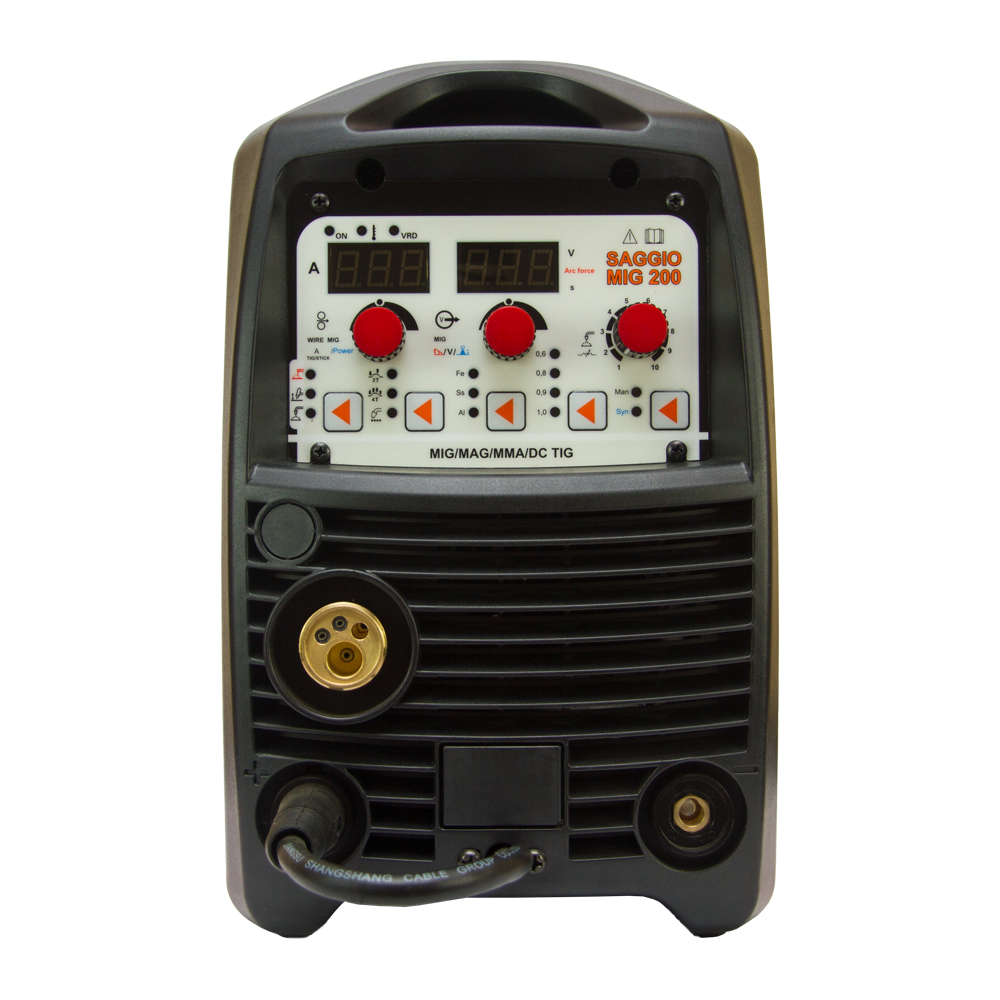

• Удобная и информативная панель управления:
• Информативный ЖИДКОКРИСТАЛЛИЧЕСКИЙ (ЖК) ДИСПЛЕЙ, являющийся основным информационным источником выдаваемой и устанавливаемой информации (На дисплей выводятся все параметры сварки в режиме настройки и во время сварочного процесса. Также жидкокристаллический дисплей выполняет роль сигнального Индикатора, позволяющего регулировать время работы сварочного источника
• Регулятор сварочного тока / скорости подачи проволоки (Позволяет установить необходимое значение сварочного тока/скорости подачи проволоки)
• Регулятор сварочного напряжения (Позволяет установить необходимое значение сварочного напряжения)
• Клавиша «ГЛАВНОЕ МЕНЮ» (Возврат в главное меню)
• Многофункциональный регулятор (Позволяет выбрать любой параметр сварки нажатием на регулятор и установить необходимые значения выбранного параметра вращением регулятора по или против часовой стрелки. Также этот регулятор работает в режиме кнопки для подтверждения выполняемых операций)
• Клавиша «ВОЗВРАТ» (Возврат к предыдущему шагу)
• При полуавтоматической сварке (MIG) можно изменять значение следующих параметров:

1. Скорость подачи проволоки – позволяет регулировать скорость подачи проволоки.
2. Сварочное напряжение – позволяет регулировать сварочное напряжение.
3. Индуктивность – позволяет дополнительно регулировать сварочную дугу (более мягко или жестко), в зависимости от поставленной задачи)
4. Продувка перед сваркой – позволяет регулировать время продувки газом перед сваркой.
5. Soft start – позволяет установить замедленную скорость подачи проволоки до начала сварочного процесса, для обеспечения плавного зажигания дуги. Задается в процентном отношении к основной скорости подачи проволоки.
6. Продувка после сварки – позволяет регулировать время продувки после сварки, что обеспечивает дополнительную защиту сварочной ванны.
7. Режим 2Т/4Т – позволяет установить 2-х тактный или 4-х тактный режим управления циклом сварки. 2-х тактный режим («быстрый»): при нажатии кнопки на сварочной горелке начинается цикл сварки, отпускаете – заканчивается. 4-х тактный режим («долгий»): обычно используется для длинных швов (при кратковременном нажатии кнопки на сварочной горелке начинается сварочный процесс, при повторном кратковременном нажатии – заканчивается).
8. Точечная сварка (Сварка по времени) – позволяет установить время горения сварочной дуги.
9. Также В конструкции аппарата есть функция смены полярности (для режима полуавтоматической сварки):
   а ) режим полярности «GAS» (+) для работы с проволокой сплошного сечения.
   б ) режим полярности «NO GAS» (-) для работы с порошковой проволокой

• В режиме ММА: можно устанавливать значение сварочного тока, а также регулировать следующие функции:

1. Hot start – позволяет регулировать в начальный момент времени сварки кратковременное повышение величины сварочного тока, по сравнению с установленной, для облегчения зажигания дуги.
2. Arc force – позволяет стабилизировать дугу в процессе сварки.

• При аргонодуговой сварке (TIG) можно устанавливать значения сварочного тока

КОМПЛЕКТ ПОСТАВКИ:

• Сварочный источник — 1 шт.
• Горелка МВ-15 (3м) — 1 шт.
• Рукав газовый — 4м
• Зажим для заземления с кабелем (КГ 1х16 мм2 — 3м) — 1 компл.
• Комплект ЗИП (Ролики 1,0/1,2 (Ал)-2шт.; Хомуты — 2шт.)
• Инструкция — 1 шт.
